超声波花边机填充棉焊接方案

超声波花边机的工作原理

超声波花边机给填充棉焊接的工作原理主要是通过超声波高频振荡发出热能，将振荡产生的热能通过花轮传递到布料和填充棉，瞬间使布料和填充棉的热能达到熔点，从而使布料和填充棉快速被焊接在一起，而且在焊接过程中不需要更换线，减少耗材，节约成本，提供工作效率。通过超声波花边机焊接后的布料填充棉极难被再次拆开，密封性能非常高。

另外，超声波花边机的花轮非常耐磨损，使用寿命持久。还可以根据客户的不同需求，定制不同形状的花轮，安装及拆卸都十分方便，非常适合生产加工厂家的使用。

产品简介：
X20超声波花边机是一款35KHz/1000W径向振动以及同步运动的智能型超声波花边设备，它的超声波核心部件主要由自动追频超声波发生器、高Q值换能器、工具头组成，在切割、焊接、缝合过程中产品能保持高效切缝，同时，该设备还可自定义速度、10组数据存储、花轮多样性以及多重保护等。
X20采用自动追频超声波发生器，通过反馈使超声波发生器的输出频率保持最佳谐振状态，从而确保缝合、压花的质量。X20整机由2.8寸HMI人机智能交互，符合人体工程学的设计，安全、易于操作。匹配的花轮可作直线、曲线切割、焊接、缝合加工，能满足加工工艺的防水、密封、抗菌等功能要求，无需针线，节省成本。

花轮所能达到的效果
1.焊接

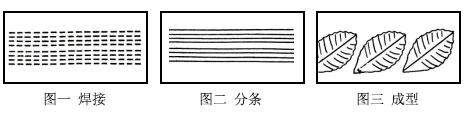

面料两块及两块以上在超声波作用下，同时具有凸筋的花轮在压力作用下滚动使两块面料焊接在一起。能无线缝纫，且焊接强度牢固。如图一所示。

2.分条
花轮以刀口设计，再对布料进行单条或多条切除。切除的边缘无毛边。如图二所示。

3.成形
花轮按照不同的图案设计，使面料在超声作用下，同时做切除和印纹，从而拷贝出花纹图案逼真且有彩色功能。如图三所示。

4.切边及修边

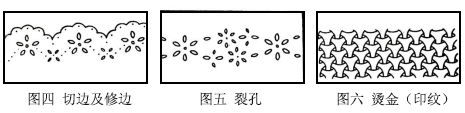

具有刀刃的花轮在压力作用下产生超声振动，逬行单边切除，并进行熔边效应，使边缘光滑顺畅不粗糙，无毛边，达到品质的要求。如图四所示。

5.裂孔
所需裂孔的形状，由花轮上的刀刃形状所决定，在超声作用下刀刃作振动切割且作熔边处理。 如图五所示。

6.烫金（印纹）
应用转印效应，在超声作用下，将转印纸或金铝纸转印到布料上，使产品更具特色和美观。如图六所示。

应用领域：
服装、饰品系列、床上用品、汽车外罩、无纺布、皮衣花边、睡衣、内衣、枕套、床被套、裙摆头花、发夹饰品、缎带分条、礼品包装带、合布、口布、筷套、座椅套、杯垫、窗帘、雨衣、PVE手提袋、雨伞、食品包装袋、帐篷、鞋帽制品、一次性手术衣、口罩、手术帽、医用眼罩等。

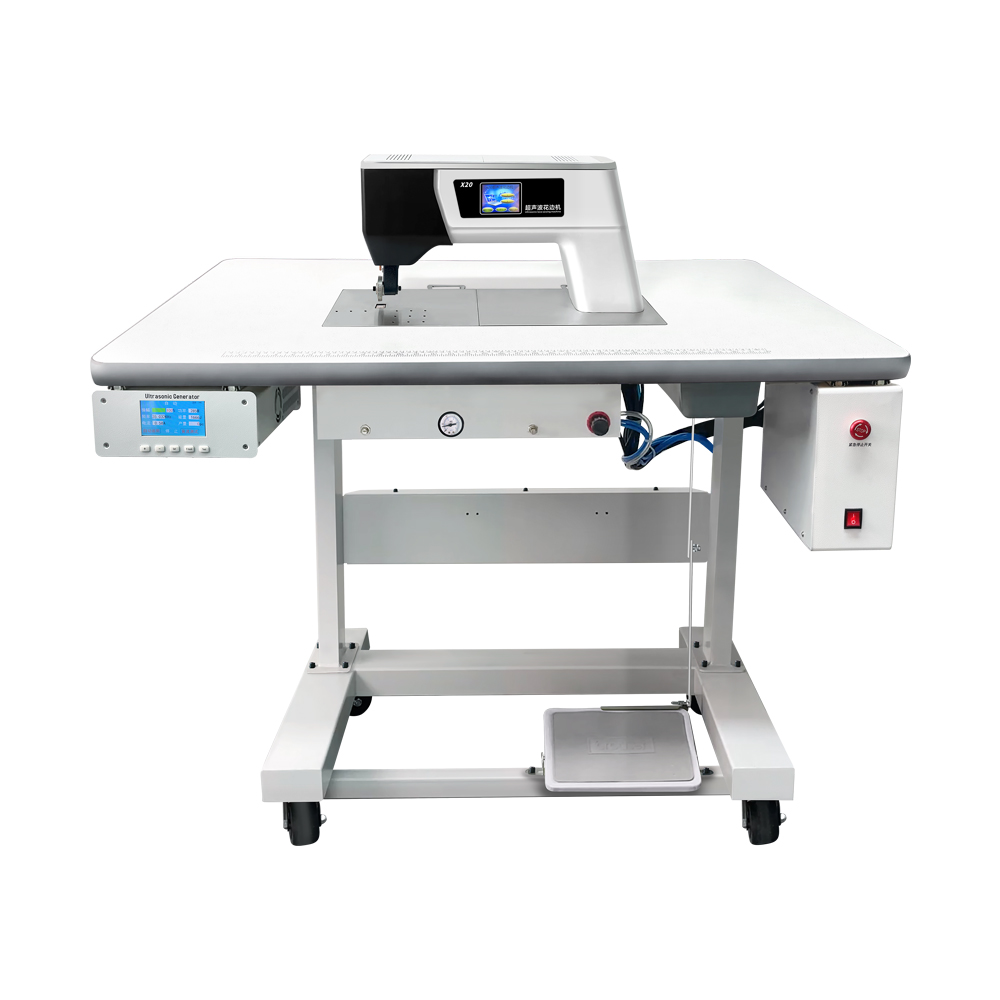

产品推荐：X20超声波花边机

•2.8寸HMI人机智能交互：可编辑，10组数据可存储；

•自动追频超声波发生器：自动追频超声波发生器驱动，自动跟踪最佳谐振频率，补偿因发热等原因造成的失谐；
•同步运动控制：速度自定义，花轮和工具头同步控制，X20最快速度≤40m/min,
(*此速度为标配，可根据客户需求定制提高速度);
•径向振动：较传统容易出现错位对不齐的纵向振动，径向振动以相同的线速度转动，避免焊接材料错开、
对不齐的现象，提高缝合效率、产品的美观度和实用性；
•静音效果好：利用低噪音超声波35KHz/1000W低噪音超声波，防噪音干扰；
•异常报警：频率、功率、振幅等异常报警功能；
•花轮多样性：可根据需求进行定制；
•品质保证：采用国际或国内品牌器件，品质稳若磐石，整机质保一年。
