超声波硅胶切割技术解决方案

超声波橡胶切割刀的原理

超声波橡胶切割刀的原理是通过超声波发生器（也称为超声波电源）将50/60Hz电流转换成20KHz、30KHz或40kHz电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械振动，随后机械振动通过一套可以改变振幅的调幅器装置传递到切割刀。超声波橡胶切割刀沿其长度方向以10-70μm的振幅，每秒重复20,000次（20 kHz）的方式进行振动。切割刀再将接收到的振动能量传递到待切割工件的切割面，在该区域，振动能量被通过激活橡胶分子能，打开分子链的方式对胶料进行切割。

产品介绍

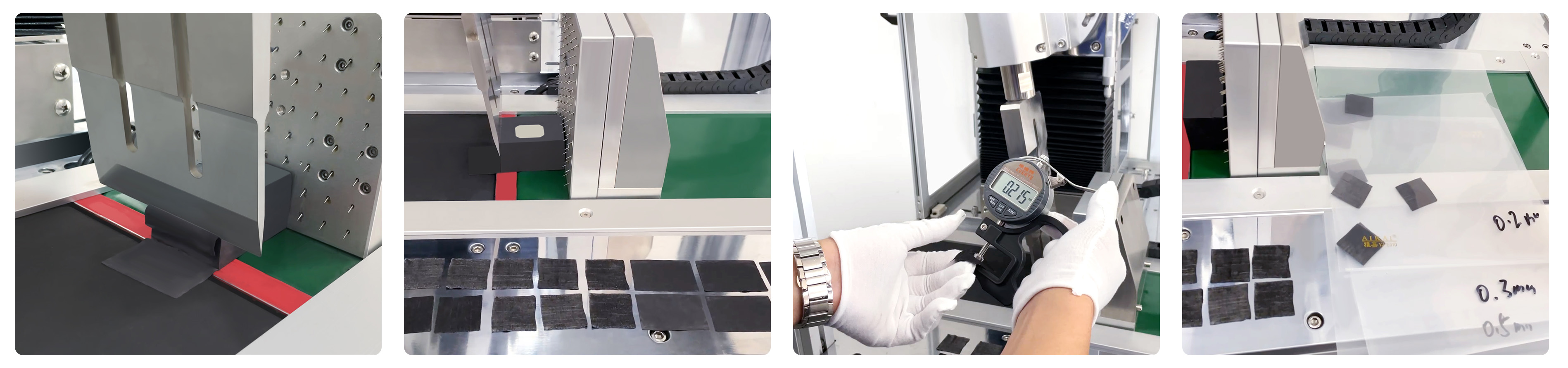

G20系列是一款全自动超声波橡胶切割设备，主要由自动追频超声波发生器、变幅杆、切割刀（工具头）及各输出线路、控制线路组成。G20系列采用数字电路超声波发生器驱动，操作简单，可自动追频跟踪稳定的谐振频率，保证超声波发生器、换能器、切割刀在稳定的工作状态；具有过电流报警、负载过压、过温度、负载错误、频率错误、过功耗、焊接头、换能器等多重异常保护功能；整机PLC人机交互控制、全伺服电机驱动、整机模块化设置，操作简单，在切割橡胶的过程中不破坏组织结构，切割面美观不变形，切割时无振荡感、安静无噪音，切割的厚度可调，最薄可达0.20mm；G20系列设备整机均采用国际品牌配件，品质稳若磐石，是值得您信赖的超声波橡胶切割设备。
G20系列设备有两种款式供选择，分别是物料平面传送带款以及物料斜面传送带款。

应用领域

佳源达科技超声波橡胶切割设备主要应用于导热硅胶、屏蔽硅胶、未硫化的橡胶制品切割。如：轮胎行业、尼龙、钢丝带塑层、尼龙帘布、内衬、胎侧、三角胶、三角圈、 止口包布等。

产品推荐

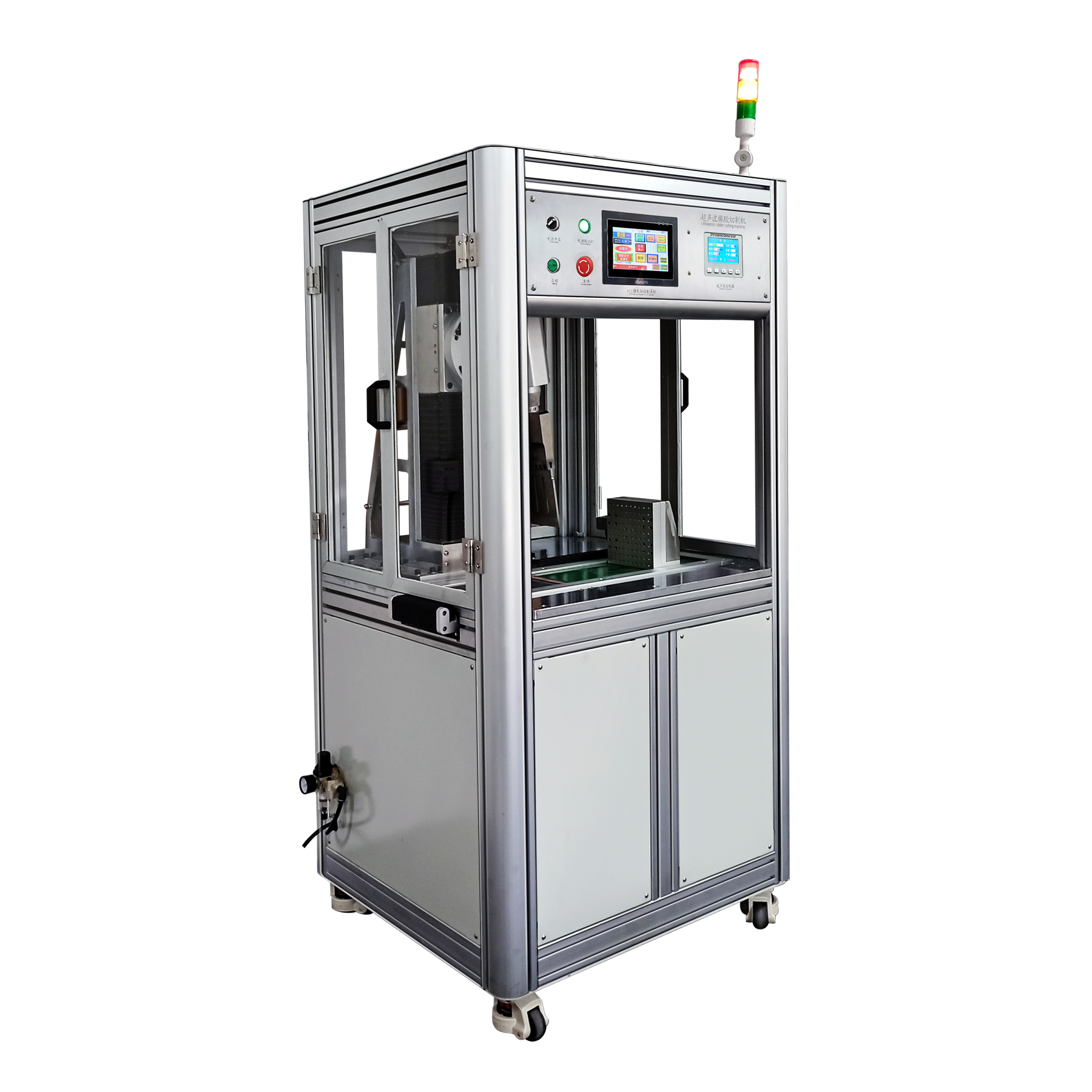

JYD-G20超声波橡胶切割

•数字电路：数字电路超声波发生器驱动，操作简单，可自动追频跟踪稳定的谐振频率，确保超声波发生器、换能器、切割刀在最佳的工作状态；
•控制模式：整机PLC人机交互控制、全伺服电机驱动上下行程运动，控制精度高、误差少；
•省时高效：内设10个数量项目和10个厚度参数项目，可连续切割不同厚度的产品；
•质量把控：切割的厚度可调，最薄可达0.20mm；
•切口美观：切口美观不变形、不起屑、不粘刀；
•异常报警：过电流报警、负载过压、过温度、负载错误、频率错误、过功耗、焊接头、换能器等多重异常保护功能；
•方便快捷：采用同步传送带，出料、装料方便快捷。

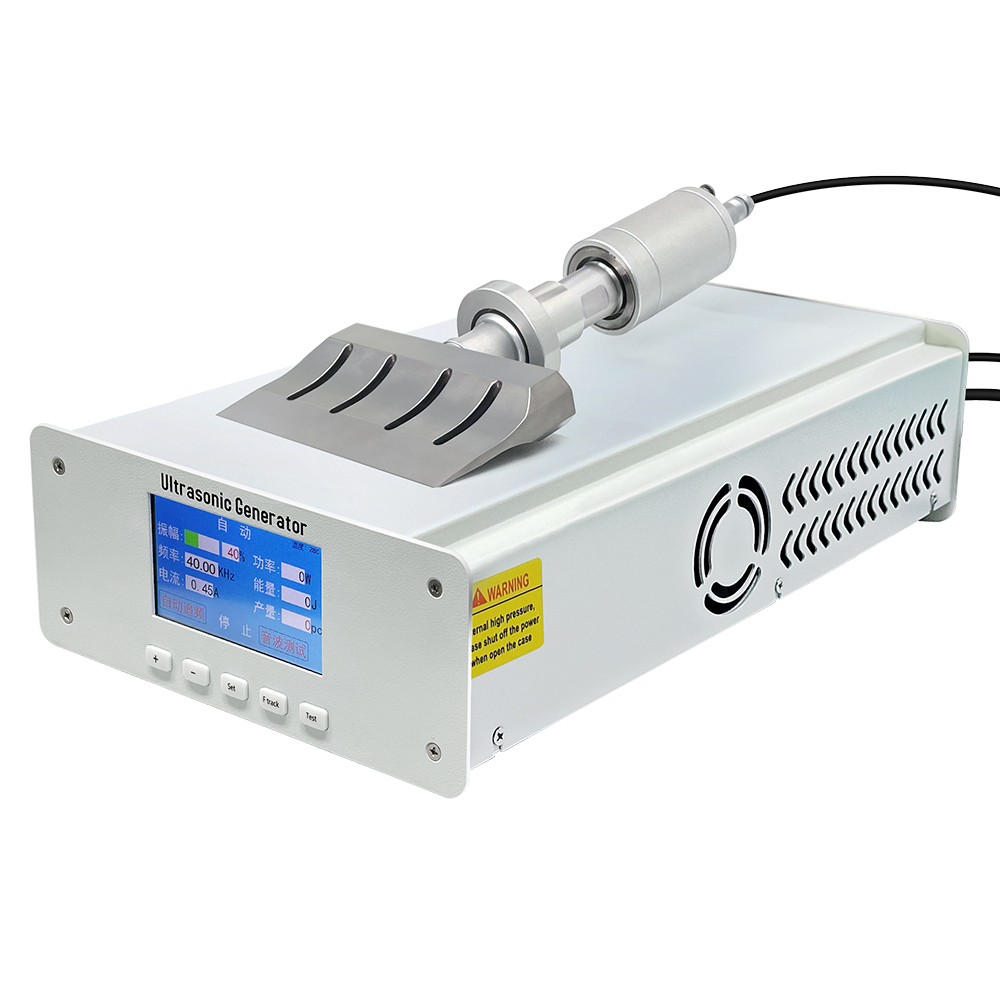

40KHz橡胶切割刀(切橡胶轮胎)

•数字电路：数字电路超声波发生器驱动，操作简单，可自动追频跟踪稳定的谐振频率，确保超声波发生器、换能器、切割刀在稳定的工作状态；
•数字式振幅设定：用户根据应用要求设置精确的振幅，在1%~100%范围内连续可调，提供了更大的范围和设置的可重复性；
•超声波切割刀：特制超声波切割刀,频率精准、耐磨性强;
•高效率：钛合金变幅杆,阻抗低,传输效率高;
•切割效果：切割精度高，胶料不变形;
•安全保护：整机过功耗、逆变管过流、逆变管驱动欠压、负载过压、负载过流、负载过功率、负载阻抗异常、负载频率超出范围、过温、外接器件过流(如电磁阀、控制电路电压超出范围）

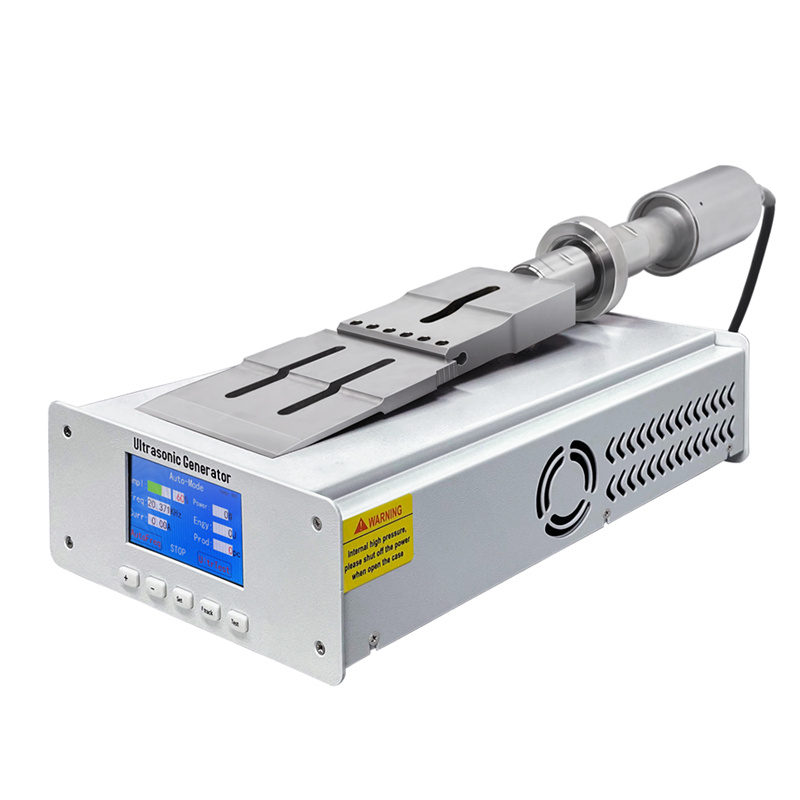

RQ系列超声波橡胶切割系统

•自动追频：智能自动追频超声波发生器,实时频率追踪,功率、电流、频率异常保护;
•换能器：20KHz 2000W大功率换能器,阻抗低,转换效率高,振幅强;
•超声波切割刀：特制超声波切割刀,频率精准、耐磨性强;
•高效率：钛合金变幅杆,阻抗低,传输效率高;
•切割效果：切割精度高，胶料不变形;
•频率方案：可以选择20KHz或者40KHz，支持定制。
