H60/H60S系列产品搭载了新一代数字化超声波发生器和高Q值超声波换能器;同时全系标配7寸HMI人机交付界面,高效、易用、稳定、经济的基础上创新性集成了多种精确控制技术,包括焊台平衡系统/水平调控系统 、直线滑轨升降系统 、千分尺定位系统、机械式压力传感器等,以满足现场复杂焊接作业环境的要求。
产品介绍
智能管理:7寸HMI人机交互界面(中英文互换);
追频方式:自动追频;
振幅控制:振幅分阶,振幅补偿,10-100%精准可调;
焊接模式:时间,能量,接地,压力触发;
品质管理:时间,能量,相互检测,数据记录和导出;
保护功能:频率,电流,电压,阻抗,通讯异常保护;
升降及调模:全系列电动调节,直线导轨滑块,千分尺定位;
整机特点:方型高强度机身,压力触发模式,日本气动元器件。
技术参数
产品
|
H60 / H60S 系列
|
产品型号
|
15K-4200W
|
15K-3200W
|
15K-2600W
|
20K-3000W
|
20K-2500W
|
30K-1200W
|
35K-1200W
|
40K-800W
|
工作频率
|
15KHZ
|
15KHZ
|
15KHZ
|
20KHZ
|
20KHZ
|
30KHZ
|
35KHZ
|
40KHZ
|
工作功率
|
4200W
|
3200W
|
2600W
|
3000W
|
2500W
|
1200W
|
1200W
|
800W
|
工作电压/气源
|
220V±10% / 0.2~0.7Mpa
|
焊接行程
|
100MM
|
75MM
|
75MM
|
75MM
|
75MM
|
75MM
|
75MM
|
75MM
|
应用案例

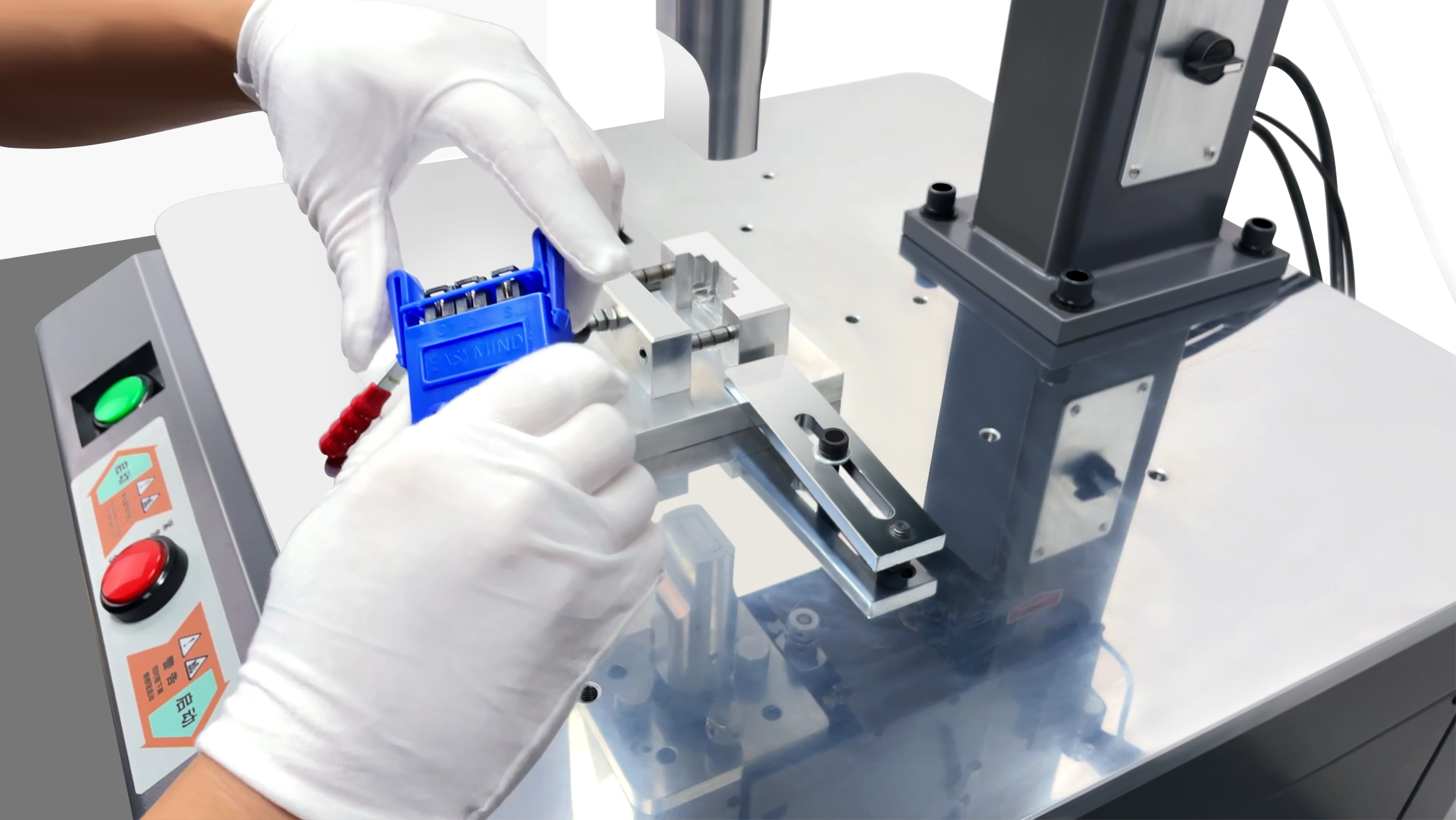

超声波塑料焊接机精密版-H60应用案例图

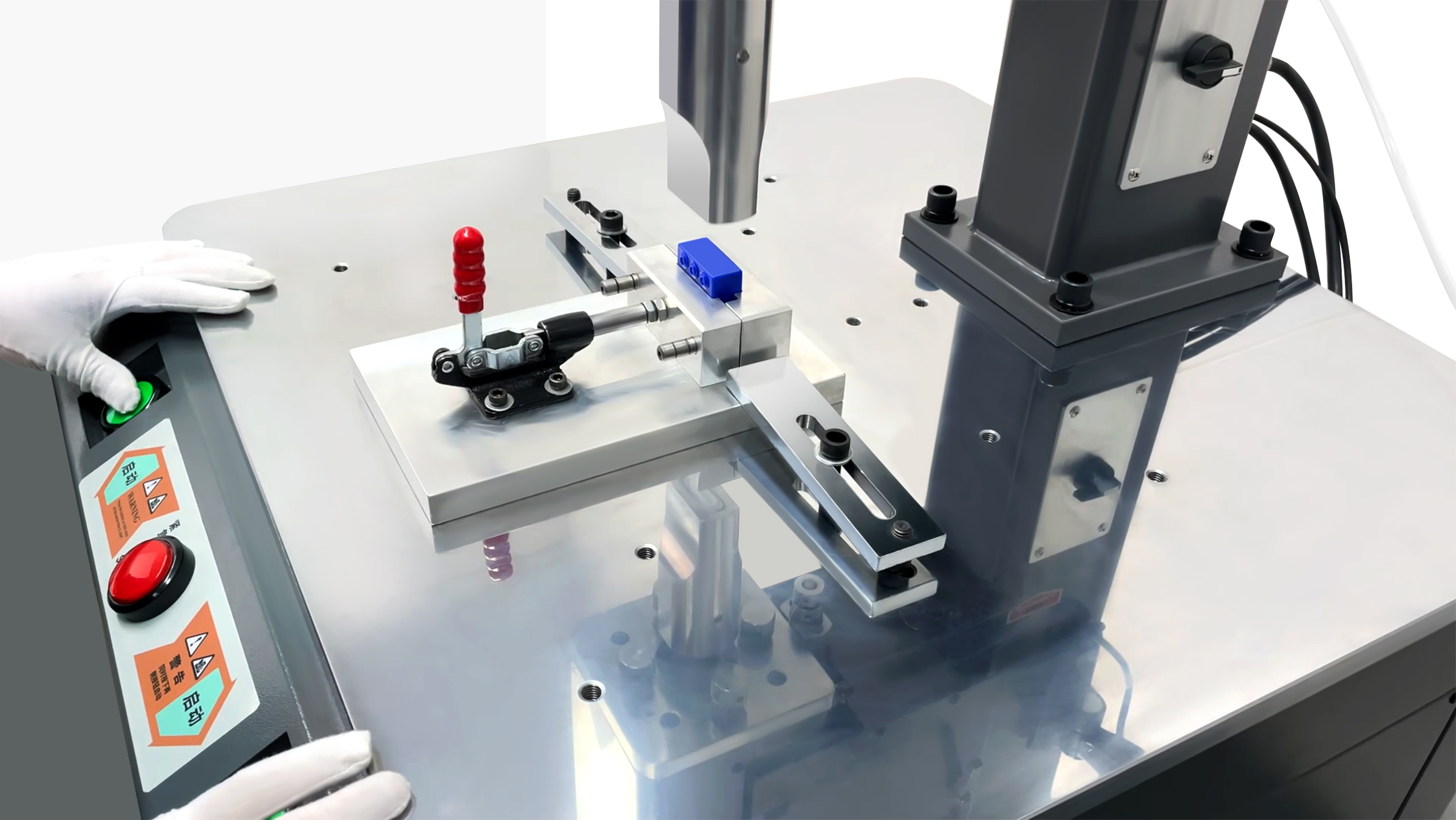

超声波塑料焊接机精密版-H60应用案例图

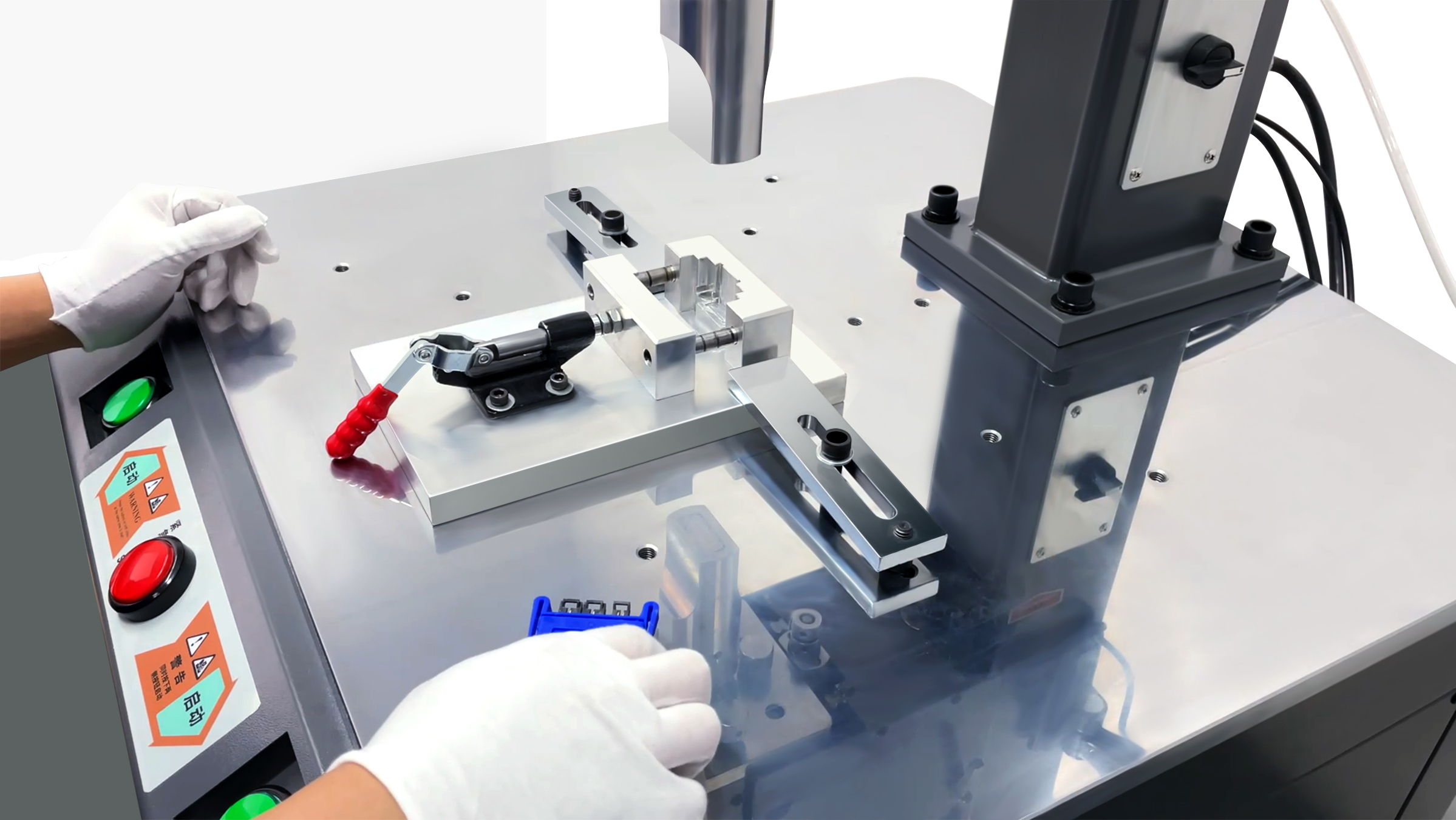

超声波塑料焊接机精密版-H60应用案例图

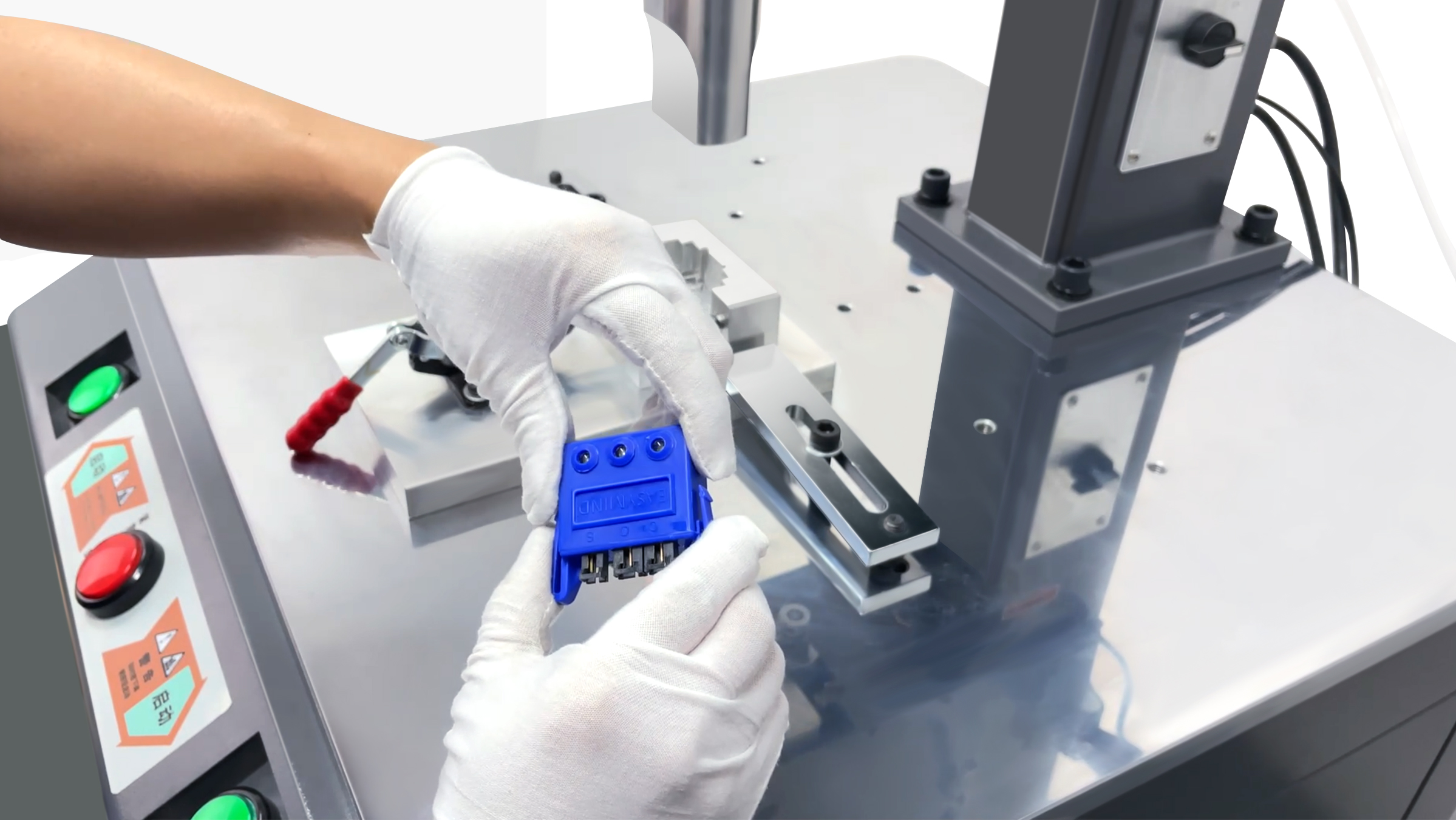

超声波塑料焊接机精密版-H60应用案例图
