XF20-L2000-T13是一款由7寸HMI人机交互、触摸控制、气动系统、自动追频超声波系统组合专用的多层无线工艺布料层合的超声波复合设备,可以根据客户不同的宽幅和花纹定义;每组超声波气压分区控制,独立调节、焊接精度高、焊接面纹路清晰、立体感强、粘合力强、花型更换方便。
产品介绍
机器适用范围:
▶ 空调被,挡风被,空调被,皮革,针刺棉,汽车蓬布,车罩椅套,箱包手袋,鞋类鞋材,服装棉衣,童装风褛,
▶ 枕头被套,床垫床罩,靠垫抱枕,桌垫台布,窗帘浴帘,防寒手套,婴儿垫防湿尿垫,家饰用品,衣橱,收纳储物,帐篷衣柜,
▶ 洗衣机盖套,妈咪袋,奶瓶保温桶袋,电热毯,化妆包,西服套,床下柜,桑拿套罩,鞋挂袋收纳盒袋, PVC水池底等。
7寸HMI人机交互,触摸控制,参数可自定义,RS485通讯功能;
每组超声波气压分区控制,独立调节,焊接精度高,花轮更换方便;
全自动控制调频调速,力矩电机,张力恒定,可选配纠偏功能,收卷整齐;
超声波焊接效率高;超声波频率、功率等异常监控功能;
高强度花轮耐磨性好,使用寿命长;
可依客户需求开发各式花形图案;
优质的气动元器件和电气元件,品质稳定可靠。
技术参数
型号
|
工作频率(max)
|
工作功率
|
电压
|
焊接速度(max)
|
焊接宽度(max)
|
控制系统
|
HMI触摸屏尺寸
|
机身尺寸(L/W/H:mm)
|
工作总尺寸(L/W/H:mm)
|
XF20-L2000-T13
|
20KHz
|
39KW
|
220V 50/60Hz
|
30m/min
|
2000mm
|
PLC
|
7寸
|
2900*900*2400
|
5000*900*2400
|
应用案例

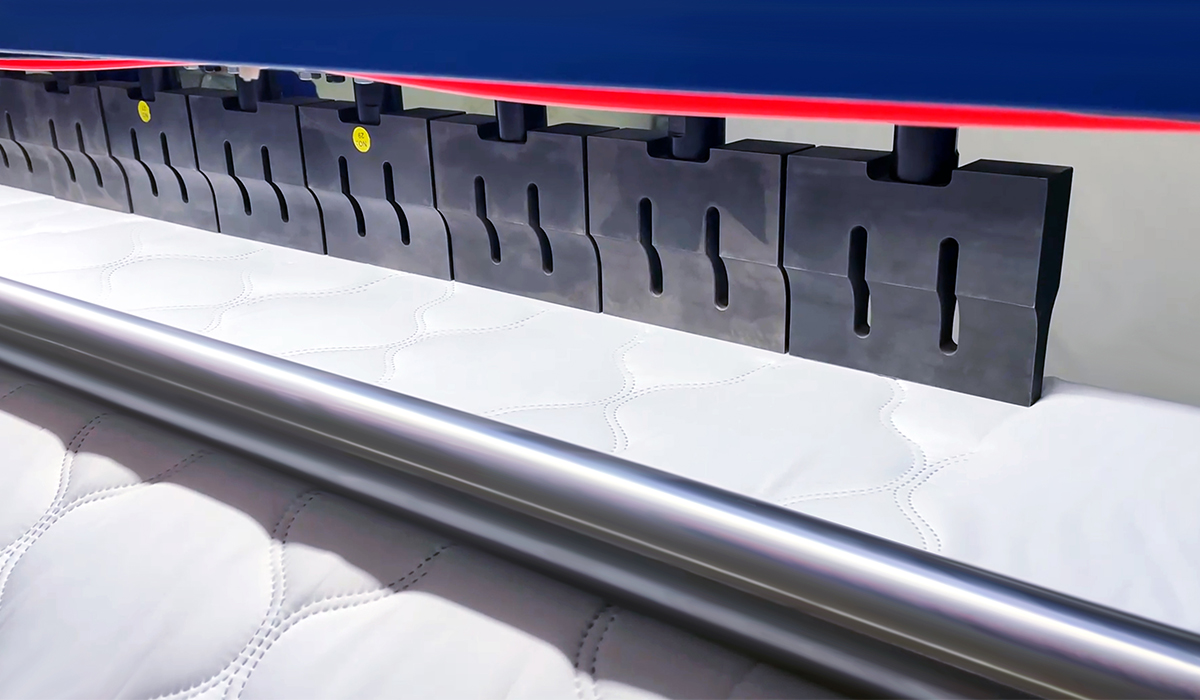

无线压花全自动超声波复合机-花纹立体

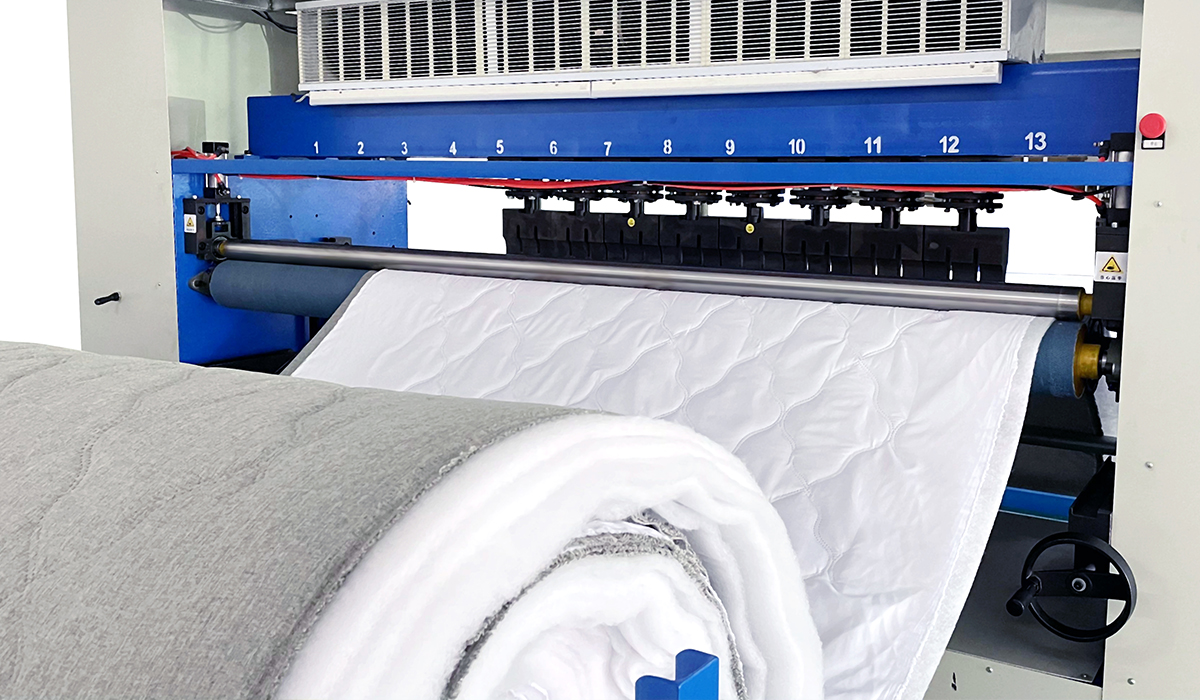

无线压花全自动超声波复合机-高频压纹

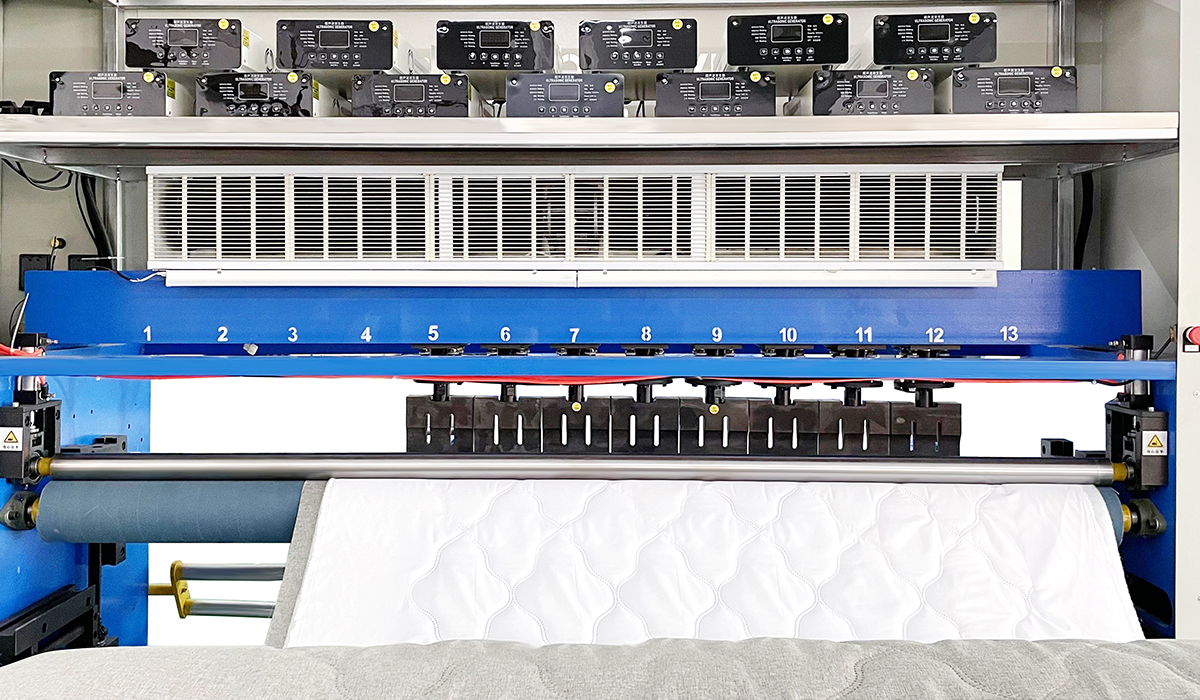

无线压花全自动超声波复合机-收卷整齐

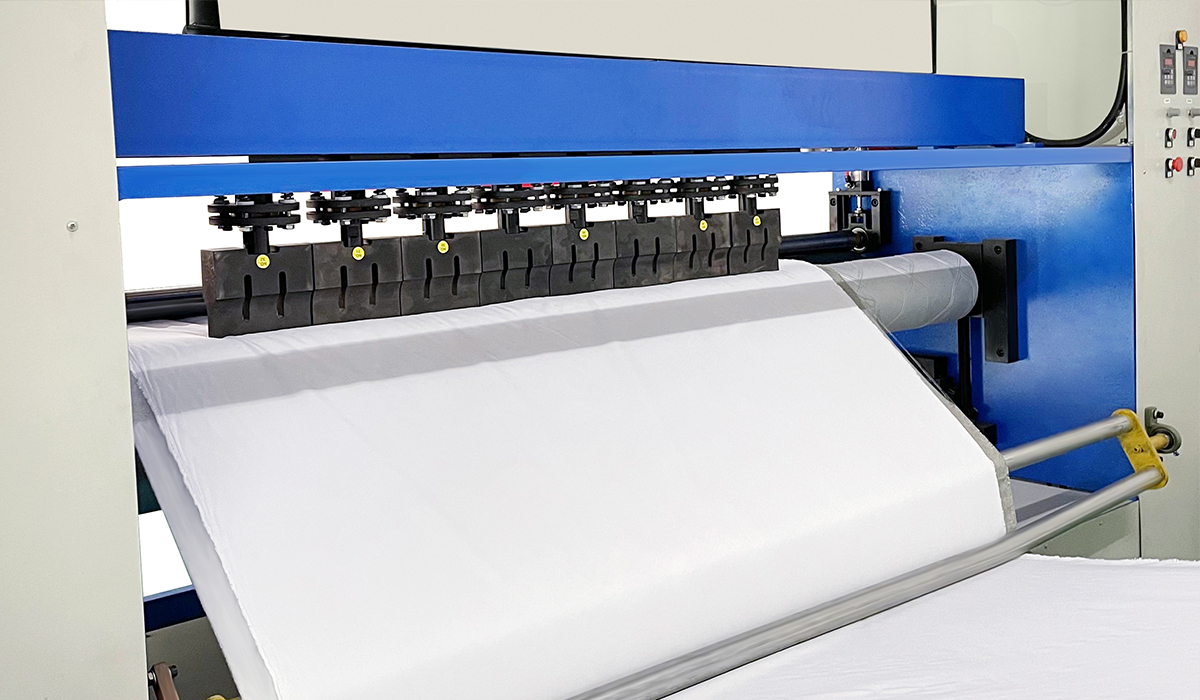

无线压花全自动超声波复合机-高效生产
