新能源电池金属点焊大师L系列,振幅可调节,适应不同的焊接需求,自动追频,频率实时跟踪,焊接效率更高
产品介绍
    产品特点:
    ▶ 自动追频:频率实时跟踪,焊接效果更高;
    ▶ 振幅调节:适应不同的焊接要求;
    ▶ HMI人机交互:操作简单易懂;
    ▶ 焊头模式:时间、能量焊接模式,适用不同的焊接要求;
    ▶ 品质控制:为高品质焊接提供完整数据,支持数据导出;
    ▶ 模块化设计:调试简单,易于保养和维护。

技术参数

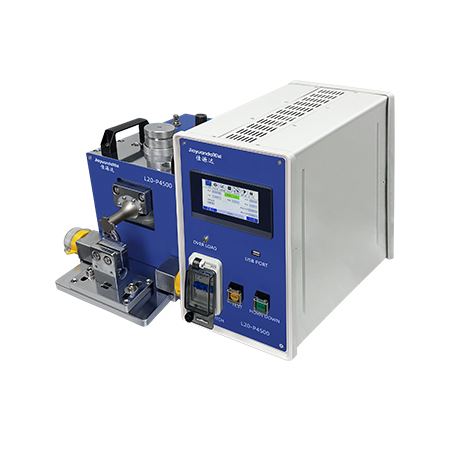

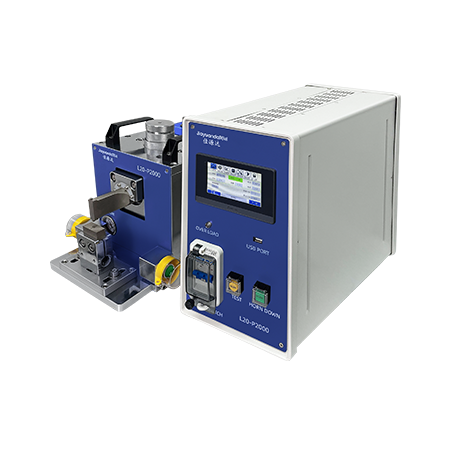

    型号 L40-P800 L20-P2000 L20-P4500
    电 源 单相电压AC220V/110V 50Hz可切换 单相电压AC220V/110V 50Hz可切换 单相电压AC220V/110V 50Hz可切换
    气 源 压缩空气0.1-0.6MPa 压缩空气0.1-0.6MPa 压缩空气0.1-0.6MPa
    使用环境 温度25±5% 湿度30-90 温度25±5% 湿度30-90 温度25±5% 湿度30-90
    超声峰值功率(W) 800 2000 4500
    整机最大功率(W) 1000 2000 4500
    超声波频率(KHz) 40 20 20
    最大超声时间(s) 0.4s 0.4s 0.4s
    超声时间可调精度(s) 0.01s 0.01s 0.01s
    超声模具连接螺纹尺寸 M8*1.25 1/2*20UNF 1/2*20UNF
    数据导出 可外接u盘导出每次焊接数据 可外接u盘导出每次焊接数据 可外接u盘导出每次焊接数据
    上模尺寸(mm) 4×4 4×4 8×4 12×4 8×4
    下模尺寸 20×20快拆可替换 20×20快拆可替换 20×20快拆可替换
    最高焊接层数 铜箔20层(负极) 铝箔20层(正极) 铜箔30层(负极) 铝箔30层(正极) 铜箔60层(负极) 铝箔60层(正极)
    设备尺寸(cm) 机架: 50×32×28
    机箱: 48×20×36
    机架: 50×32×28
    机箱: 48×20×36
    机架: 50×32×28
    机箱: 48×20×36
    重量(kg) 机架: 58kg
    机箱: 10kg
    机架: 58kg
    机箱: 10kg
    机架: 58kg
    机箱: 10kg
    装箱尺寸(cm) 132×52×44 132×52×44 132×52×44
应用案例

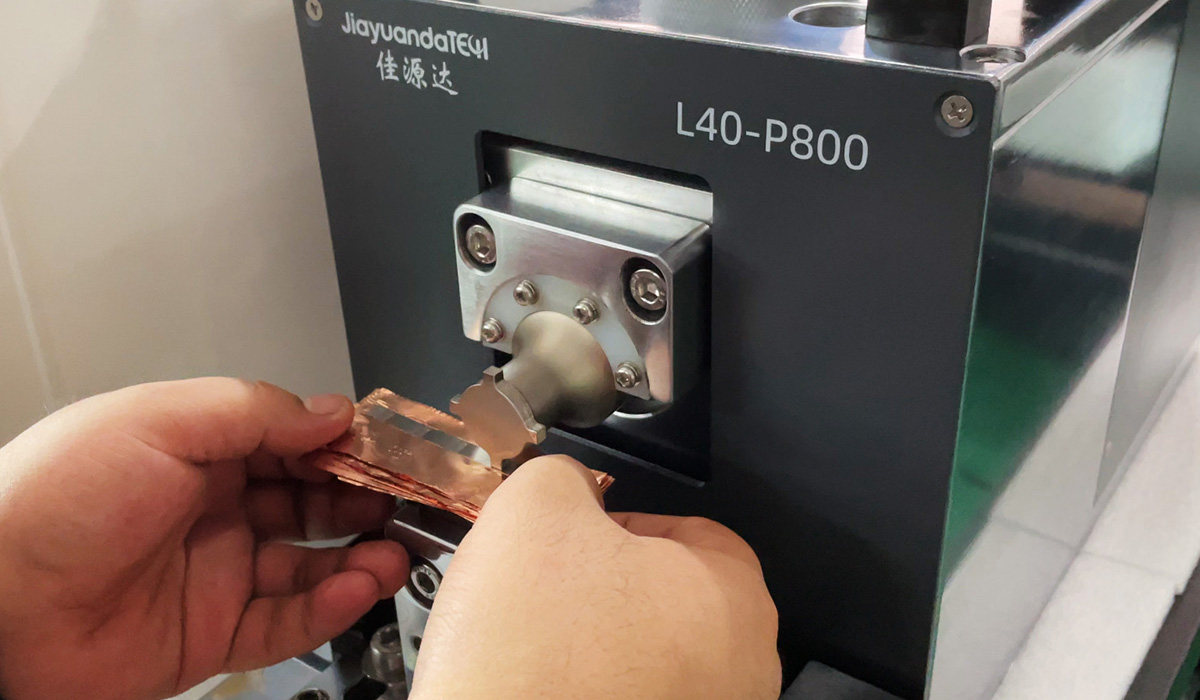

超声波金属点焊机L40-P800应用案例图

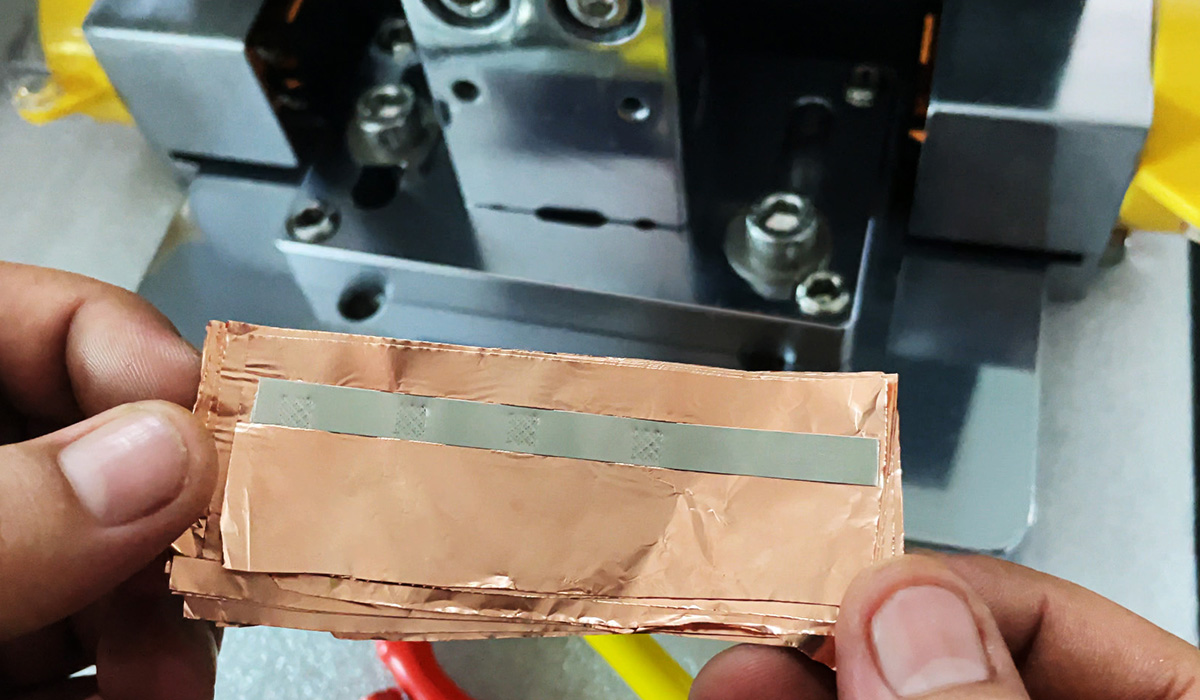

超声波金属点焊机L40-P800应用案例图
