在精密端子焊接领域,满足高质量、一致性焊接,是焊接设备基本功能,佳源达LD20-P9000是一款出色的超声波金属端子焊接机,搭载DSP数字超声波发生器,采用自动追频技术,确保焊接过程高效稳定。
产品介绍
产品特点:
▶ 自动追频:DSP数字超声波发生器,实时自动追频,焊接效率更高;
▶ 大功率:6000-16000W可选,适配多种工况;
▶ 振幅调节:恒振幅设计,可根据不同焊接需求进行调节 ;
▶ 深度模式:精度可达0.02mm,满足对高深度精度的需求;
▶ 焊接模式:能量、恒功率、时间等焊接模式,满足不同焊接应用需求;
▶ HMI人机交互:20种焊接工艺存储,以及焊接记录调取;
▶ 压力控制:精准的电子比例阀气压控制,保证焊接一致性;
▶ 品质控制:为高品质焊接提供完整数据,支持数据导出;
▶ 模块化设计:调试简单易懂,维护方便,可以适配自动化设备;
▶ MES系统兼容性好:可对接不同的MES系统;
技术参数
|
产品型号
|
LD20-P9000
|
LD20-P12000
|
LD20-P16000
|
|
频率(KHz)
|
20
|
20
|
20
|
|
超声峰值功率(W)
|
9000
|
12000
|
16000
|
|
适用线束范围(mm²)
|
25-70mm²
|
50-95mm²
|
70-150mm²
|
|
电压范围(V)
|
三相电压/ AC380V
|
三相电压/ AC380V
|
三相电压/ AC380V
|
|
最大超声时间
|
10s
|
10s
|
10s
|
|
设备尺寸(CM)
|
机架/38*65*60机箱60*40*17
|
210*120*80
|
210*120*80
|
|
超声波模具连接螺纹尺寸
|
1/2*20UNF
|
1/2*20UNF
|
1/2*20UNF
|
|
超声波时间可调精度
|
0.01s
|
0.01s
|
0.01s
|
应用案例

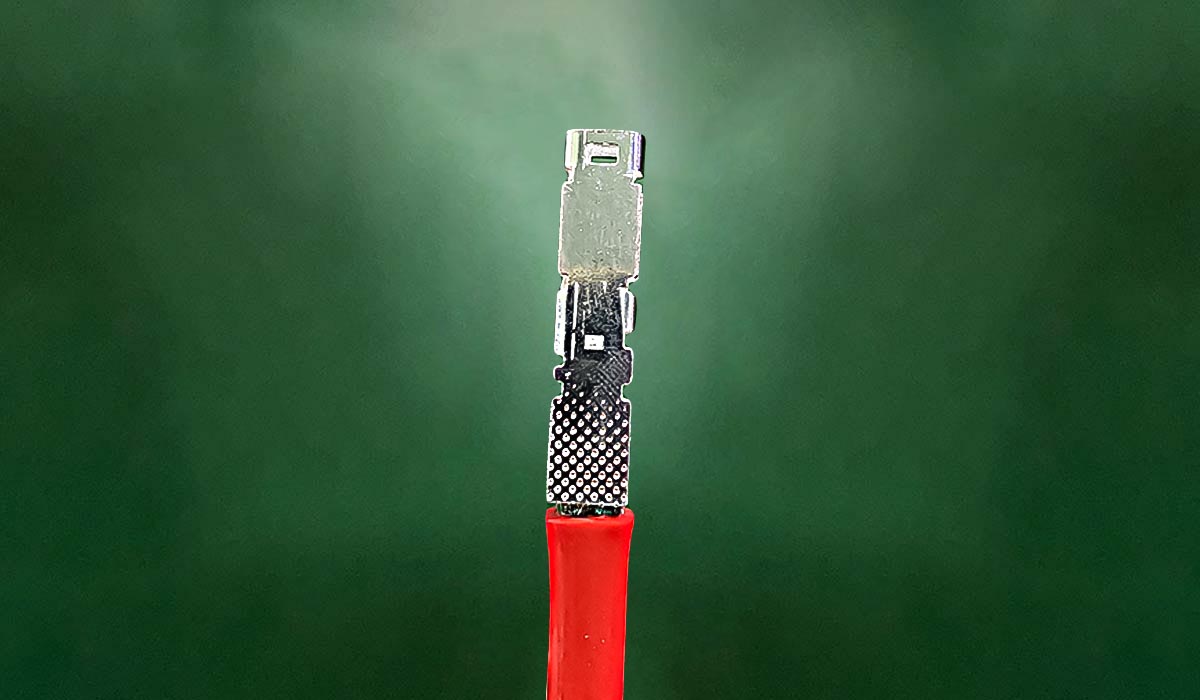

超声波金属端子焊接机LD20-P9000应用案例图

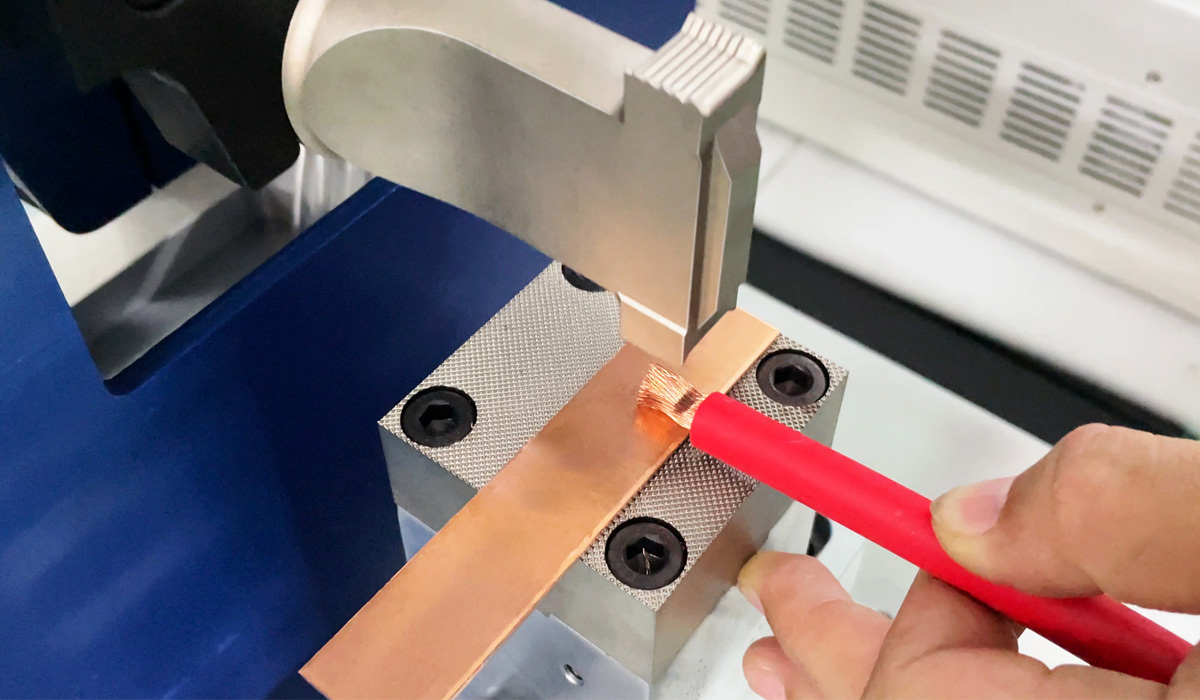

超声波金属端子焊接机LD20-P9000应用案例图
