佳源达超声波金属端子焊接机LD20系列,恒振幅输出,模块化设计,HMI人机交互,品质监控,工艺存储功能,可通过能量、功率、时间等焊接模式,满足不同的应用需求
产品介绍
    在精密端子焊接领域,满足高质量、一致性焊接,是焊接设备基本功能,佳源达LD20系列作为一款出色的超声波金属端子焊接机,恒振幅输出,模块化设计,Hmi人机交互,品质监控,工艺存储功能,可通过能量、功率、时间等焊接模式,满足不同的应用需求

    自动追频:DSP数字超声波发生器,实时自动追频,焊接效率更高
    振幅调节:恒振幅设计,可根据不同焊接需求进行调节
    大功率:6000-16000W可选,适配多种工况
    HMI人机交互:20种焊接工艺存储,以及焊接记录调取
    深度模式:精度可达0.02mm,满足对高深度精度的需求
    焊接模式:能量、恒功率、时间等焊接模式,满足不同焊接应用需求
    压力控制:精准的电子比例阀气压控制,保证焊接一致性
    品质控制:为高品质焊接提供完整数据,支持数据导出
    模块化设计:调试简单易懂,维护方便,可以适配自动化设备
    MES系统兼容性好:可对接不同的MES系统
技术参数
    产品型号 LD20-P4500 LD20-P4500B LD20-P6000 LD20-P8000
    电源 三相电压 AC380V 三相电压 AC380V 三相电压 AC380V 三相电压 AC380V
    气源 压缩空气0.1-0.6MPA 压缩空气0.1-0.6MPA 压缩空气0.1-0.6MPA 压缩空气0.1-0.6MPA
    换能器 单换能器 单换能器 单换能器 单换能器
    使用环境 温度25±5%湿度30-90 温度25±5%湿度30-90 温度25±5%湿度30-90 温度25±5%湿度30-90
    超声峰值功率 4500W 4500W 6000W 8000W
    整机最大功率 5000W 5000W 7000W 9000W
    超声波频率 20KHz 20KHz 20KHz 20KHz
    最大超声时间 10S 10S 10S 10S
    超声时间可调精度 0.01S 0.01S 0.01S 0.01S
    超声模具连接螺纹尺寸 1/2*20UNF 1/2*20UNF 1/2*20UNF 1/2*20UNF
    可焊接铜铝线大小 6-35mm² 6-35mm² 16-50mm² 25-70mm²
    设备尺寸

    机架:38×65×60(cm)

    机箱:60×40×17(cm)

    机架:38×65×60(cm)

    机箱:60×40×17(cm)

    210×120×80(cm) 210×120×80(cm)
应用案例

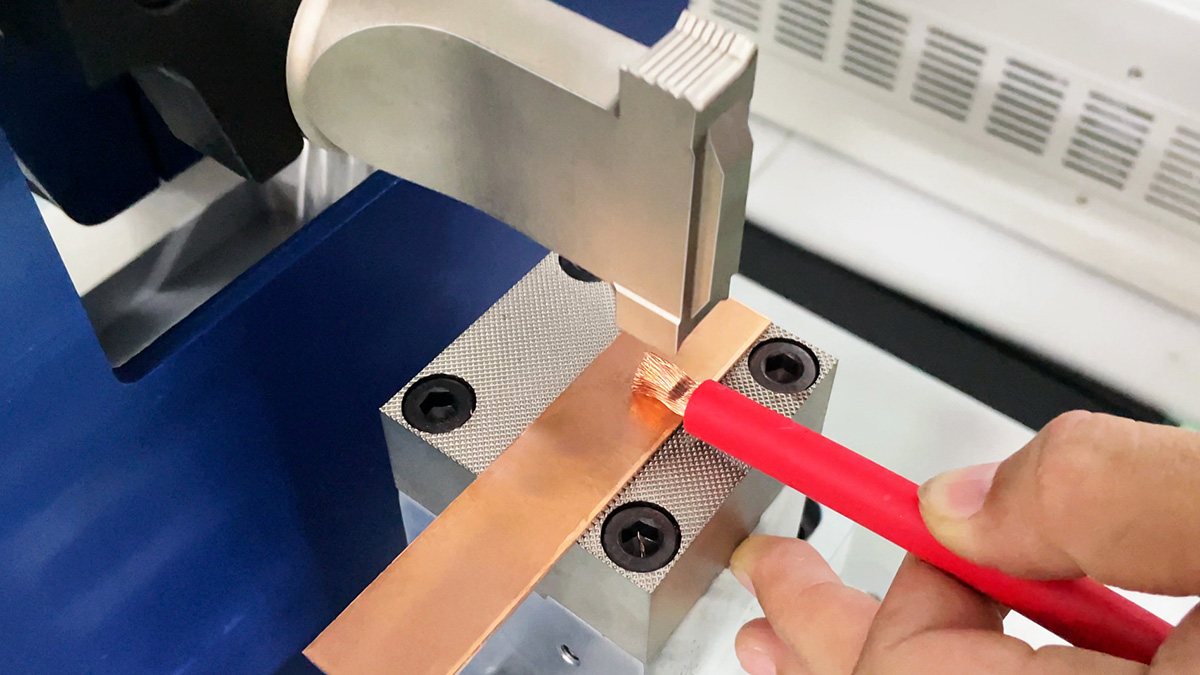

超声波金属焊接机-LD20-P4500应用案例图

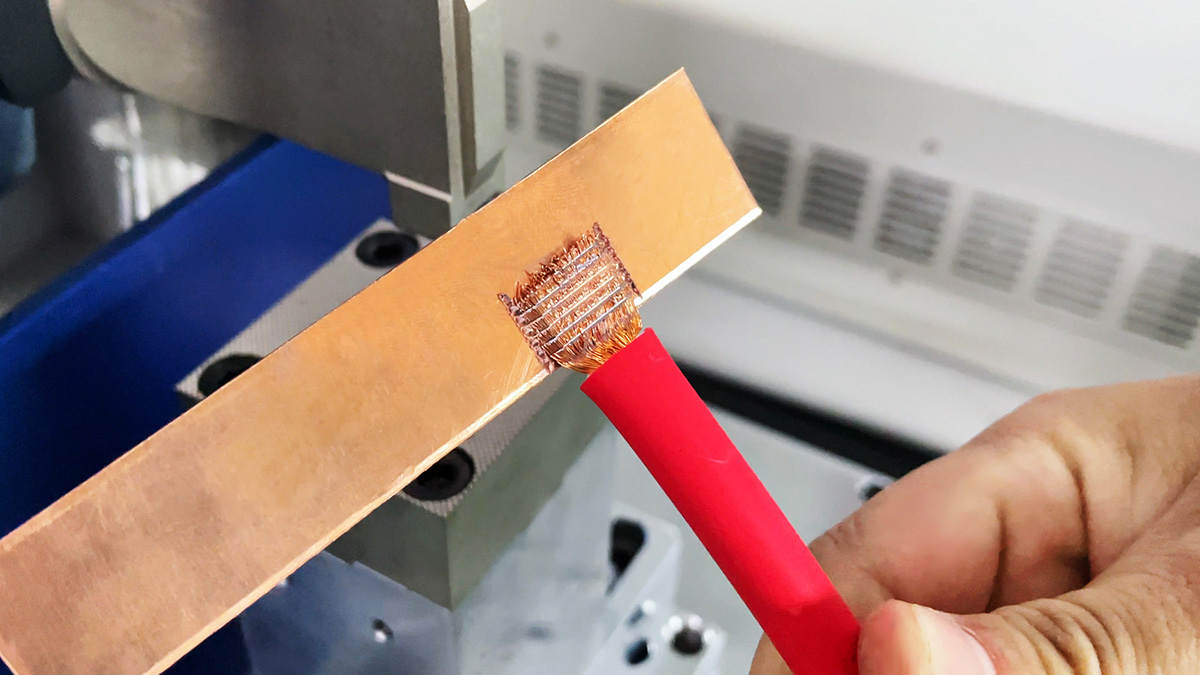

超声波金属焊接机-LD20-P4500应用案例图
